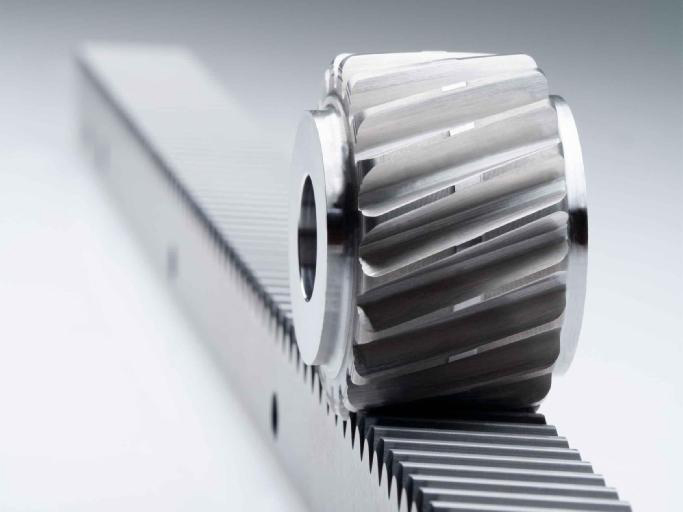

       斜齒條驅動“移動臺”上下運動，當需要停止時，只要斷開離合器（工作），則移動臺卻停止運動而電機保持運轉。
       斜齒條機構無法自鎖，為防止離合器斷開后，移動臺在負載（重力）作用下下落造成事故，所以加了制動器。
       啟動開關LS1與停止開關LS2組成啟停自鎖回路，控制繼電器線圈一段輸出接離合器；繼電器常閉觸點接制動器，常閉觸點與啟停自鎖回路并聯。
斜齒條間隙消除幾種方法：
       進給力不大時，可以采用類似于圓柱齒輪傳動中的雙薄片齒輪結構，通過錯齒的方法來消除間隙；
       當進給力較大時，通常采用雙厚齒輪的傳動結構。進給運動由軸2輸入，通過兩對斜齒輪將運動傳給軸1和軸3，然后由兩個直齒輪4和5去傳動齒條，帶動工作臺移動。軸2上面兩個斜齒輪的螺旋線的方向相反。如果通過彈簧在軸2上用一個軸向力F，使斜齒輪產生微量的軸向移動，這時軸1和軸3便以相反的方向轉過微小的角度，使齒輪4和5分別與齒條的兩齒面貼緊，消除了間隙。
